旋風分離器的性能指標及結構設計

性能指標

分離精度

旋風分離器的分離效果：在設計壓力和氣量條件下，可去除≥10μm的固體顆粒。在工作條件下，分離效率為99%，在15%范圍內，分離效率為97%。

壓力降

在正常工作條件下，單個旋風分離器在工作條件下的壓降不0.05MPa。

使用壽命

旋風分離器的設計使用壽命不少于20年。

結構設計

旋風分離器采用垂直圓筒結構，沿軸向分為集液區(qū)、旋風分離區(qū)、凈化室區(qū)等。內部旋風子構件按圓周方向均勻布置，通過上下管板固定；設備由裙座支撐，封頭為耐高壓橢圓形封頭。

設備管口提供配對法蘭、螺栓、墊片等。

通常，氣體入口設計分為三種形式：

a)上部進氣。

b)中間進氣。

c)下部進氣。

對于水分，我們經常使用下進氣方案，因為下進氣可以利用設備的下部空間預分離直徑大于300μm或500μm的液滴，以減輕旋風部分的負荷。中間或上部通常用于干燥空氣。上部進氣均勻，但設備直徑和高度增加，投資高；中間進氣可降低設備高度和成本。

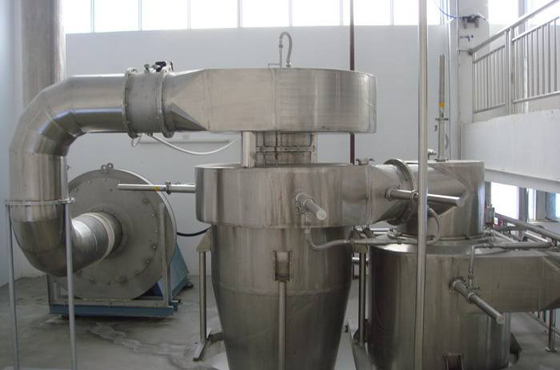

旋風分離器采用整體垂直結構，體積小，重量輕。旋風管的垂直布置由兩個水平隔斷分為三個獨立的工作室。為了方便內部檢查，每個工作室設置一個人孔或手孔。旋風分離器包括殼體、進氣、出氣、排空、分離單元、人孔、手孔、人工除塵、閥門控制除塵口、支腿等結構。
